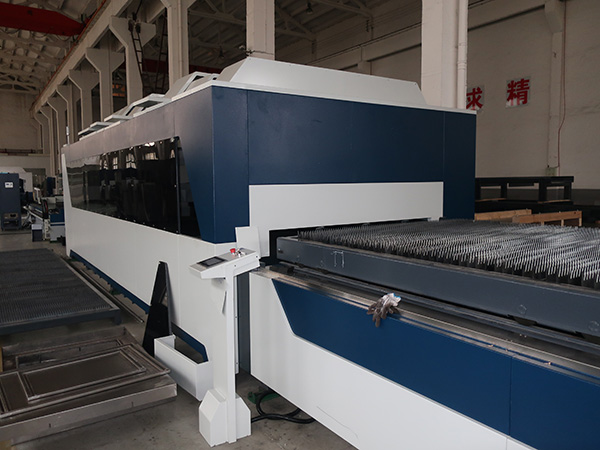

用於鈑金鋁的高精度光纖激光切割機

高精度光纖激光切割機用於鈑金鋁

產品規格

切割速度：80m / min
支持的圖形格式：DWG，DXF
應用：激光切割
成色：全新
切割厚度：0-25mm
CNC或不：是的
冷卻模式：水冷
控制軟件：Cypcut
產地：中國安徽（大陸）
品牌名稱：ACCURL
認證：CE，ISO，SGS
產品名稱：光纖激光管板切割機
電源：5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
切割形狀：板材和管材
工作區域：1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
類型：Fiber Lasr Cutting
最大位置速度：80米/分鐘
管切直徑：30mm-220mm
管切割長度：小於6米
X，Y軸位置精度：0.05mm
X，Y軸重複精度：0.025mm
提供售後服務：工程師可在海外維修機械

光纖激光切割機的優點：

1.優異的路徑質量：更小的激光點，高工作效率，高品質。
2.切割速度快：切割速度是同功率CO2激光切割機的2-3倍。
3.運行穩定：採用世界頂級進口光纖激光器，性能穩定，關鍵部件可達10萬小時;
4.光電轉換效率高：與CO2激光切割機相比，光纖激光切割機具有三倍的光電轉換效率。
5.低成本：節約能源，保護環境。光電轉換率高達25-30％。電耗低，僅為傳統CO2激光切割機的20％-30％左右。
6.低維護：光纖線路傳輸無需反射鏡頭，節省維護成本;
7操作簡便：光纖線路傳輸，光路無需調整。

技術參數

有效工作面積（mm）	3000x1500 / 4000x2000 / 6000x2000
最大管徑	200mm（可定制600mm）
管長	6毫米
Z軸行程	120毫米
最大位置速度	60米/分鐘
X，Y軸位置精度	0.05毫米
X，Y重複精度	0.025毫米
激光光源	500瓦特/700瓦特/750瓦特/800瓦特/千瓦特/1200瓦特/2000瓦特
碳素鋼	≤10mm
不銹鋼	≤4mm
鋁	≤4mm

標準配置

光纖供電	Raycus / IPG
光纖切割頭	Raytool
機身	TAYOR
橫梁	TAYOR
工作台	TAYOR
齒輪箱	頂尖
X，Y齒輪齒條	瑞典林登
滾珠絲槓	台灣Hiwin
軌	台灣Hiwin
氣動系統	日本SMC
冷卻系統	TAYOR
電氣元件	施耐德
控制系統	CypCut
交流伺服電機和驅動器	安川
CAD / CAM軟件	Smart Nest專業

切割參數（700w激光功率以防萬一）

激光功率（W）	材料	厚度（mm）	速度（m / min）的	切割氣體
700W	不銹鋼	0.5	21	N2
		1	16	N2
		2	5	N2
		3	2	N2
		4	1.2	N2
700W	碳素鋼	1	12	O2
		2	6	O2
		3	4	O2
		4	3	O2
		5	2	O2

總電費

項目	功率（kw）	總功率（kw / h）	總費用（美元/小時）
激光	2.9	≦20.9	USD2.0 （佔總負載的60％）
機	9.5
冷水機	4.5
空氣壓縮機	4

燃氣費

氣體類型	價格（美元/圓柱）	容量（最小/氣缸）	成本（美元/ H）	備註
O2	2.5	60	2.5	1毫米碳鋼
N2	4.2	15	16.5	1毫米碳鋼
液氮	55	120	4.5	1毫米不銹鋼
空氣			1.1（空壓機）	碳鋼小於2mm，切割質量好
